부품자기인증제

후부 반사기

자동차용 후부 반사기 (Rear Safety Reflector)는 야간에 자동차의 뒤쪽에서 헤드라이트 불빛이 비치면 적색의 빛이 반사되는 반사경을 말한다.

길 위에서 차량의 위치를 파악하여 안전하게 운전하는데 도움이 되며, 특히 불빛이 없는 도로에서 더욱 유용하다. 이 후부 반사기는 차량에 따라 테일 램프 내에 내장되어 있거나, 또는 뒤쪽 범퍼에 조립되어 있다.

차량 적용 예

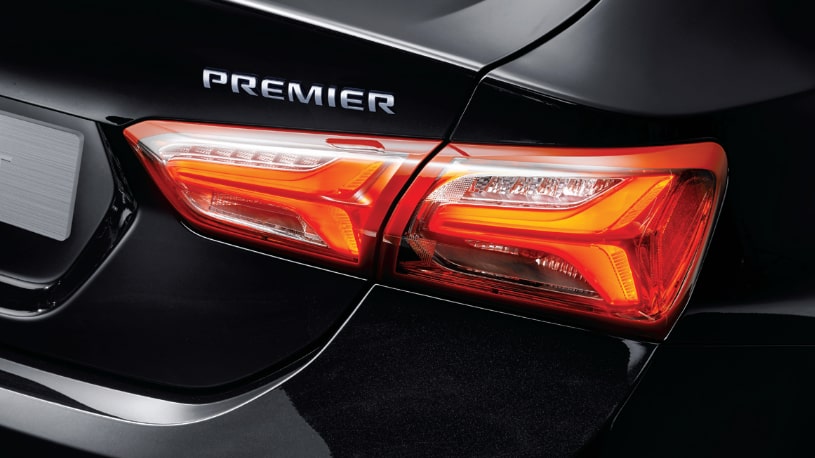

테일 램프 내에 내장된 후부 반사기

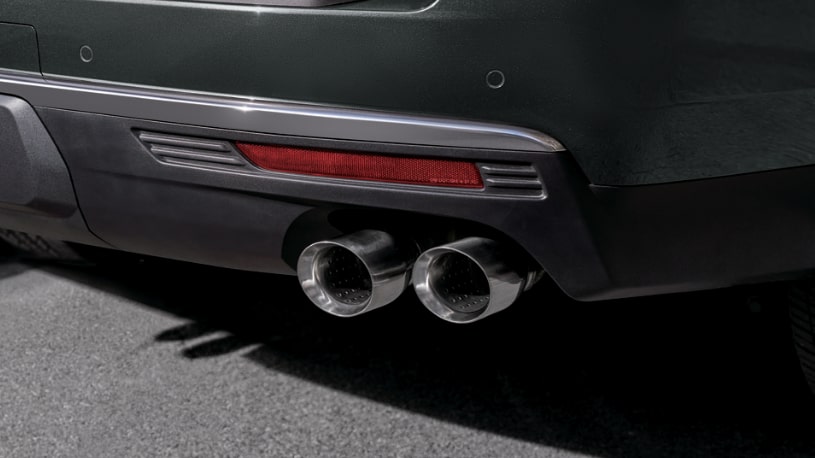

뒤쪽 범퍼 내에 장착된 후부 반사기

후부 반사기 탈거 방법 및 주의 사항 (SPARK 차량 예)

주의: 작업 시 안전보호구를 착용한다.

작업공구에 차량이 파손되지 않도록 주의하며 필요 시 공구를 부드러운 헝겊으로 감싸서 작업한다.

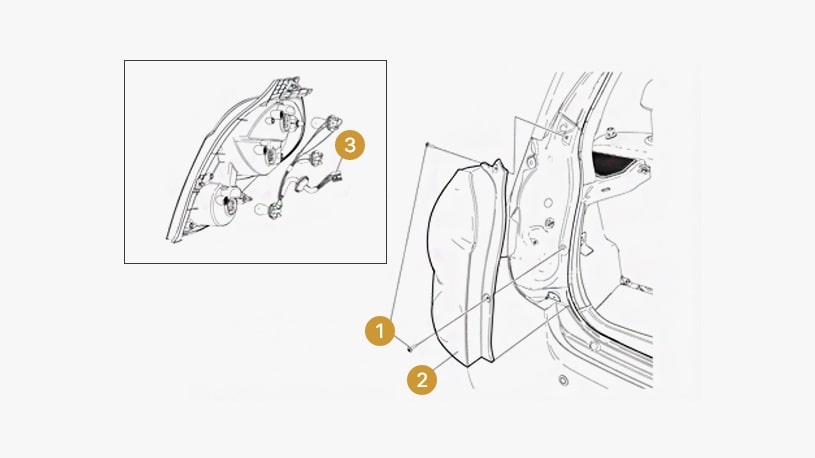

1. 테일 램프 스크류(#1)를 푼다.

2. 테일 램프 어셈블리를 램프 포켓에서 탈거하기 전에 뭉툭한 공구를 사용하여 테일 램프 스터드를 살살 두드린다.

3. 테일 램프 어셈블리(#2)를 뒤쪽으로 당긴다.

4. 테일 램프 전구 어셈블리 전기 커넥터(#3)를 분리한다.

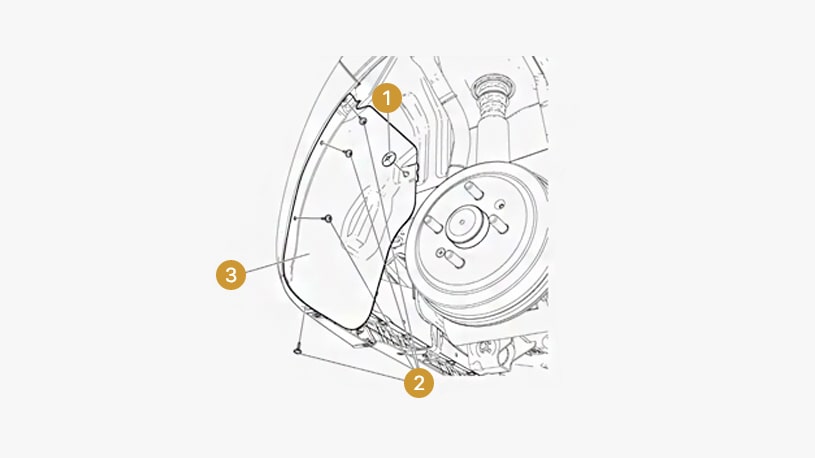

5. 리어 휠 하우스 라이너 리테이너(#1)를 탈거한다.

6. 리어 휠 하우스 라이너 스크류(#2)를 푼다.

7. 리어 휠 하우스 라이너(#3)를 탈거한다.

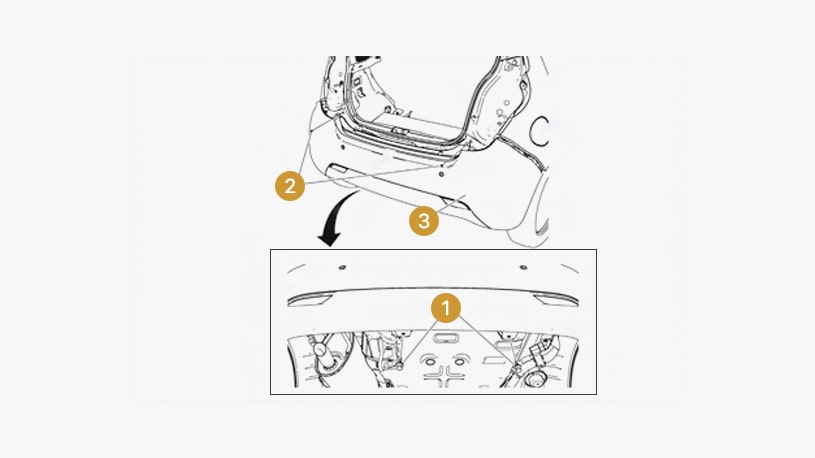

8. 리어 범퍼 페이셔 리테이너(#1)를 탈거한다.

9. 리어 범퍼 페이셔 스크류(#2)를 탈거한다.

10. 리어 범퍼 페이셔(#3)을 가이드에서 당겨서 탈거한다.

11. 배선 커넥터를 분리한다.

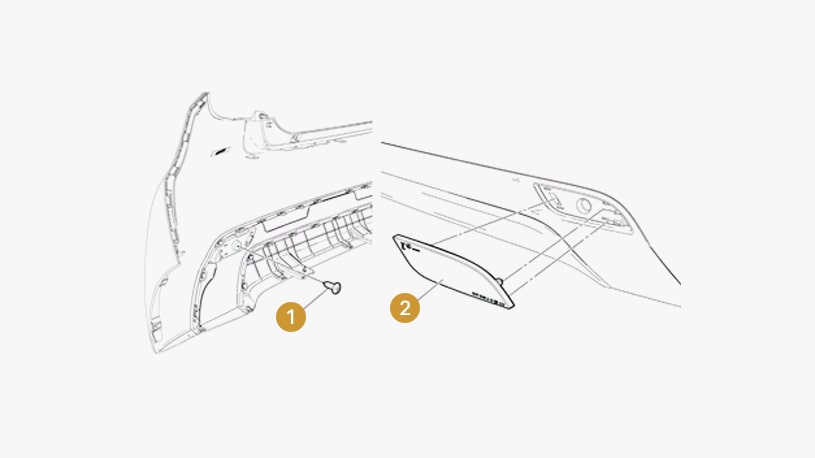

12. 후부 반사기 스크류(#1)을 탈거한다.

13. 후부 반사기(#2)를 범퍼 페시아에서 탈거한다. 반사기 탭이 손상되지 않도록 주의한다.

14. 장착은 탈거의 역순으로 진행한다.

|
