시트벨트

차량에는 승객을 안전하게 구속하는 일차적인 수단으로 앞좌석 및 뒷좌석 시트벨트가 갖춰져 있습니다. 시트벨트는 승객을 차의 실내 공간에 유지시켜주고 정면/측면/후방 충돌 및 전복 사고 발생시 충격을 점차적으로 감소시켜 주는 데 도움을 줍니다.

시트벨트 구성 부품도

icon

프론트 시트벨트

icon

벨트 텐셔너 (차종별 옵션)

icon

하이트 어드저스터

icon

프론트 시트벨트 버클

icon

리어 시트벨트 - 좌측

icon

리어 시트벨트 - 중앙

icon

리어 시트벨트 - 우측

icon

리어 시트벨트 버클

프론트 시트벨트 교환

경고: 시트벨트 프리텐셔너와 이의 배선 또는 관련 작업 시 에어백 시스템은 반드시 작동 중지 상태여야 한다. 정확한 절차를 지키지 못할 경우 에어백 구성 부품이 작동될 수 있으며 심각한 부상이 발생할 수 있다. 정확한 절차를 지키지 못할 경우 불필요하게 에어백 시스템을 수리하게 된다.

1. 센터 필러 로어 트림 패널(#1)을 탈거한다.



2. 고정 볼트1를 풀고 센터 필러 어퍼 트림 패널(#2)을 탈거한다.

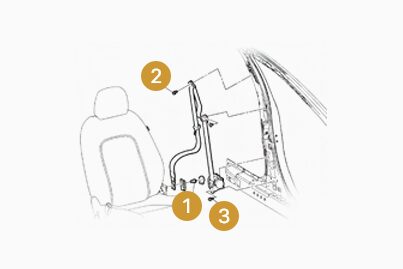

3. 벨트 텐셔너 미장착 차량의 경우, 프리텐셔너 배선 커넥터를 분리하고 시트벨트 어퍼 앵커 볼트(#1) 로어 앵커 볼트(#2)(일부 차종의 경우 시트 프레임에 위치)와 리트렉터 고정 볼트(#3)를 풀고 시트벨트를 탈거한다.

4. 벨트 텐셔너 장착 차량의 경우, 벨트 텐셔너와의 연결 볼트 (#1)를 푼다. 프리텐셔너 배선 커넥터를 분리하고 시트벨트 앵커 고정 볼트(#2)리트렉터 고정 볼트(#3)를 풀고 시트벨트를 탈거한다.



5. 장착은 탈거의 역순이다.



참고: 에어백 장착 후 점화 스위치를 ON했을 때 경고등이 약 6초간 점등되었다가 꺼지는지 확인한다.

프론트 시트벨트 텐셔너 교환

경고: 시트벨트 텐셔너와 이의 배선 또는 관련 작업 시 에어백 시스템은 반드시 작동 중지 상태여야 한다. 정확한 절차를 지키지 못할 경우 에어백 구성 부품이 작동될 수 있으며 심각한 부상이 발생할 수 있다. 정확한 절차를 지키지 못할 경우 불필요하게 에어백 시스템을 수리하게 된다.



1. 시트벨트 텐셔너의 배선 커넥터를 분리한다.

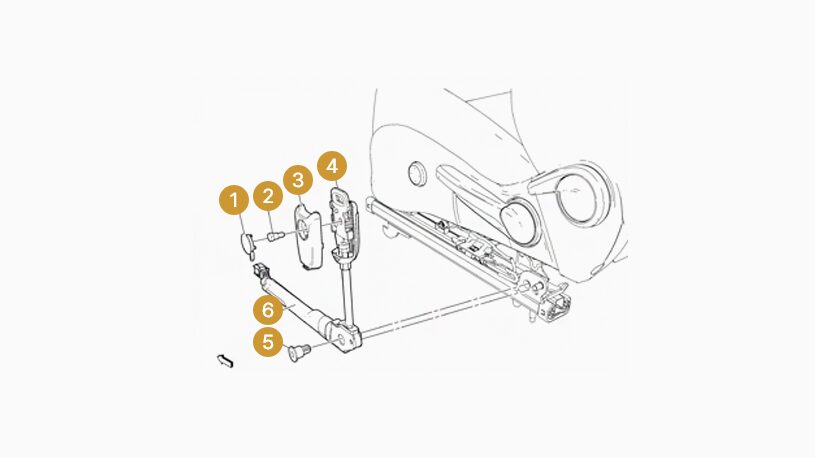

2. 텐셔너 연결 볼트의 캡(#1)을 분리하고 볼트(#2)를 푼다.

3. 텐셔너 커버(#3)를 탈거한 후 시트벨트와의 연결 브라켓(#4)을 텐셔너에서 분리한다.

4. 고정 볼트(#5)를 풀고 시트벨트 텐셔너(#6)를 시트에서 탈거한다.

5. 장착은 탈거의 역순이다.

하이트 어드저스터 교환

1. 센터 필러 어퍼 트림 패널을 탈거한다.

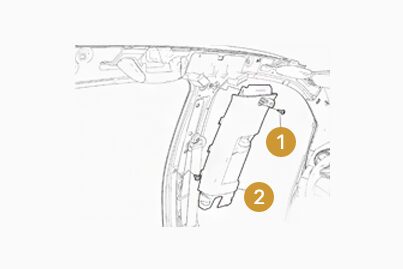

2. 시트벨트 어퍼 앵커 볼트(#1)하이트 어드저스터 볼트(#2)를 풀고 하이트 어드저스터(#3)를 탈거한다.

3. 장착은 탈거의 역순이다.

프론트 시트벨트 버클 교환

1. 프론트 시트를 탈거한다.

2. 버클에서 배선 커넥터를 분리한다.

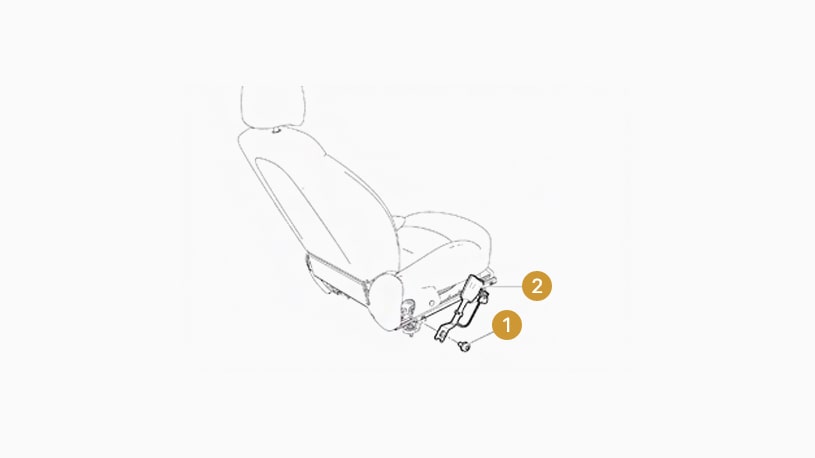

3. 시트 벨트 버클 볼트(#1)를 풀고 시트 벨트 버클(#2)을 탈거한다.

4. 장착은 탈거의 역순이다.

리어 시트벨트 교환 - 노치백 차량

1. 바디 사이드 트림 패널을 탈거한다.

2. 리어 윈도우 트림 패널을 탈거한다.

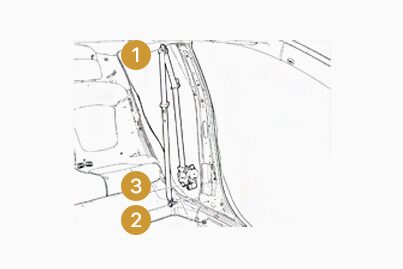

3. 시트벨트 로어 앵커 볼트(#1)리트렉터 고정 볼트(#2)를 풀고 리어 시트벨트를 탈거한다.

4. 장착은 탈거의 역순이다.

리어 시트벨트 교환 - 해치백, SUV, RV 차량

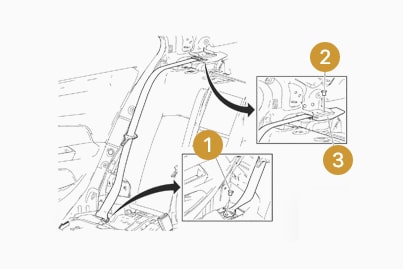

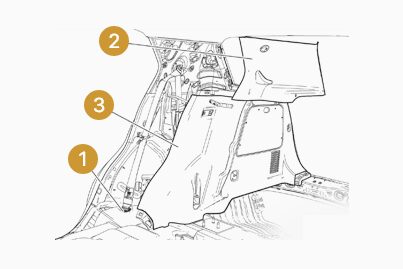

1. 시트벨트 로어 앵커 볼트(#1)를 푼다. 바디 사이드 어퍼 트림 패널(#2)로어 트림 패널(#3)을 탈거한다

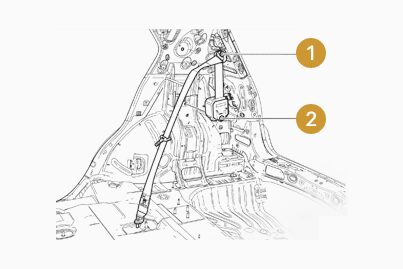

2. 시트벨트 리트렉터 고정 볼트(#1)어퍼 앵커 볼트(#2)를 풀고 리어 시트벨트를 탈거한다.



3. 장착은 탈거의 역순이다.

리어 시트벨트 버클 교환

1. 리어 시트 쿠션을 탈거한다.

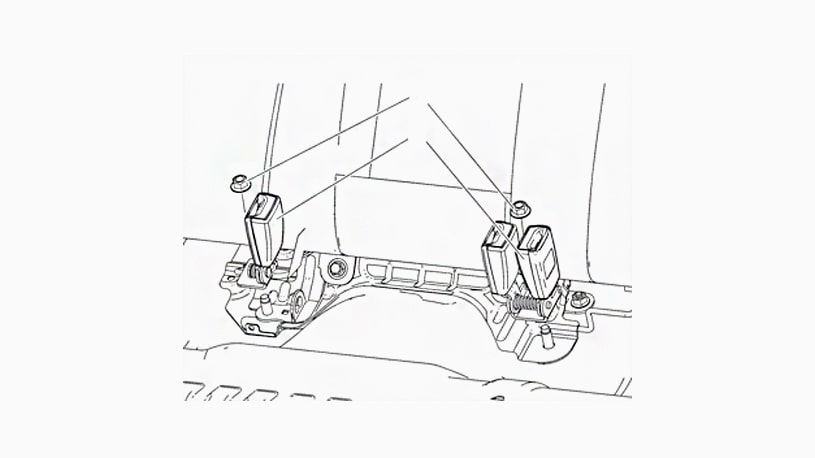

2. 리어 시트벨트 버클 볼트(#1)를 풀고 리어 시트 버클(#2)을 탈거한다.

3. 장착은 탈거의 역순이다.

|
